こんにちは。記事の閲覧ありがとうございます。
コンクリートの力学的特性で、最も特徴的なのは「圧縮に強く、引張に弱い」ことです。
そんなコンクリートの弱点である「引張に弱い」点を、コンクリート内部に鋼材を配置することで補っているのが、PC/RC構造です。
PCって、プレストレスをかけてコンクリートの強度を高めるっていうけど、実際どんな構造なのかよくわかってないんだよね。
PCと一言にいっても、プレストレスをかける量やかけるタイミングで呼び方が変わったりするんです。あとは、プレストレスを保持するための重要な部材もあるんですよ。
この記事では、PC橋りょう（プレストレストコンクリート橋）とは何かを、わかりやすく解説します。
ぜひ最後までご覧ください。
PC構造とは？

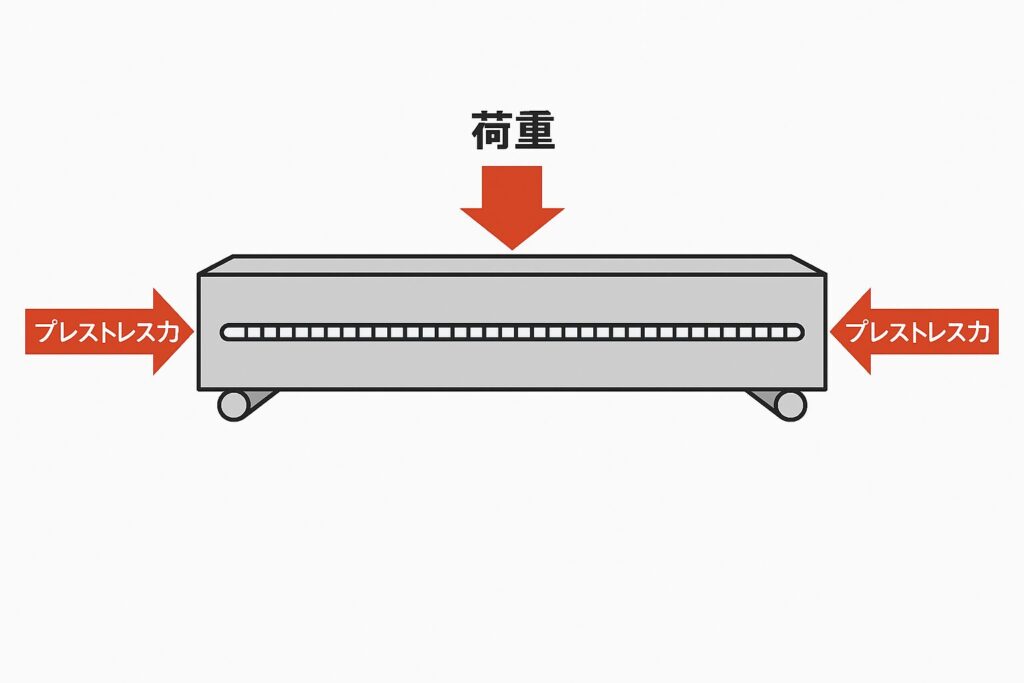

PC（Prestressed Concrete）構造：コンクリートにあらかじめ圧縮力＝プレストレスを与えておく構造
コンクリートは圧縮には強いが、引張には弱いという特徴があります。
そこで、先に引張を打ち消す強い圧縮力を入れておくことで、
といったメリットが生まれるのです。
RC（Reinforced Concrete：鉄筋コンクリート）とPCの大きな違いは、 「ひび割れを前提にするか、制御する（発生させない）か」 という考え方にあります。
RCとPCの違いについては、こちらの記事でもっと詳しく解説しているので、ぜひ合わせてご覧ください。
PC構造が選ばれる場面
PC構造ってすごいんだね。じゃあ、みんなPCを使えばいいってなっちゃうんじゃない？
PCはメリットが多いですが、万能ではないんです。
“どんな条件ならPCを選ぶべきか”を知ることで、設計思想の理解につながりますよ。
ここでは、橋りょうの場合でPC/RCそれぞれが向く場面を紹介します。
PC橋が向く条件
長支間が必要
桁下空間を確保したい
耐久性要求が高い（塩害・凍害など）
たとえば、桁下が道路や河川など、桁下の高さや断面を確保する必要があるような場合、よりスレンダーな断面にできるPC構造が採用されます。
RC橋が向く条件
短支間
コスト優先
PC構造は施工上留意しなくてはいけない点や作業ステップが多く、コストが高くなるのが特徴です。
一方で、RCで30m級の長大スパンを飛ばすのは難しいことから、長支間が必要ない、桁下空間等の制約がない場合はRCが優位になります。
PCであれば、50m級の長大スパンのものも珍しくありません。
PC橋の種類
PCには、プレストレスをかけるタイミングや、PC鋼材の設置位置などによっていくつかの種類があります。ここでは代表的な3種類を解説します。

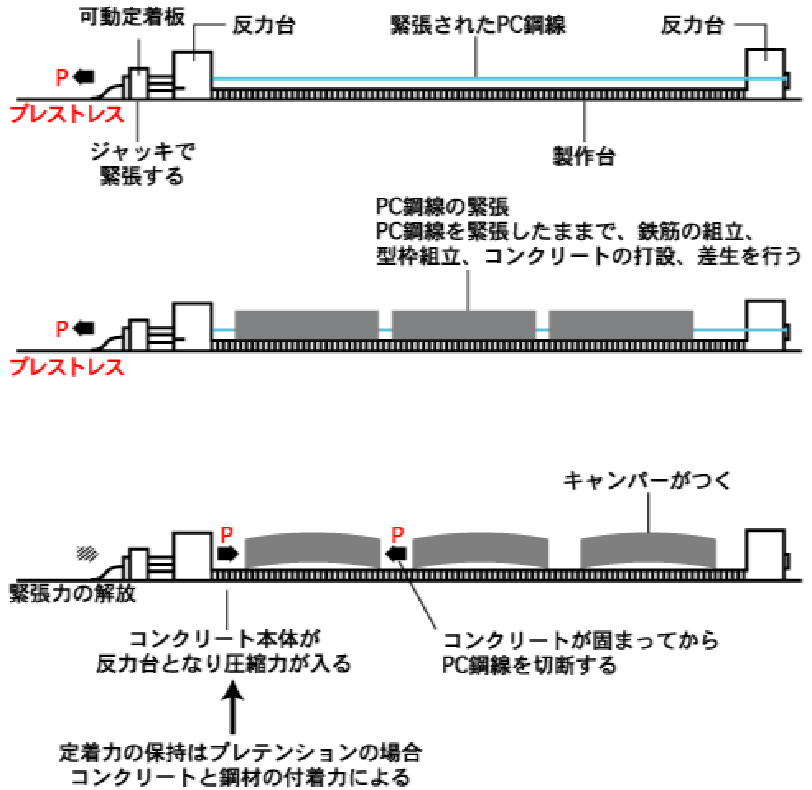

プレテンション方式
工場でPC鋼材を先に引っ張っておき、コンクリート硬化後に切断してプレストレスを導入する方式。工場製作のプレキャスト桁で用いられる。
工場で製作できるため、品質が安定するのが特徴です。
ただし、工場から現場への運搬が必要になるので、あまり長支間のものは作れません。

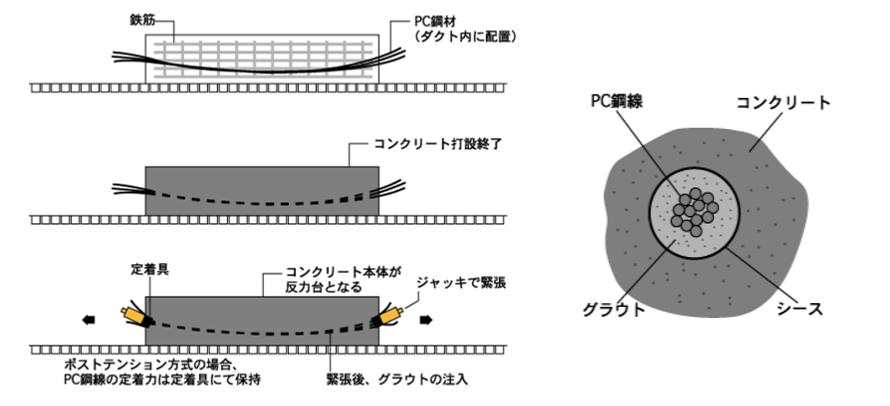

ポストテンション方式
コンクリート硬化後に、あらかじめ配置しておいた「シース」と呼ばれるダクト内に通したPC鋼材を引っ張る方式。現場施工の場所打ち桁で用いられる。
長支間のもの（目安として25m以上）はこの形式となります。
外ケーブル方式
桁の外側にPC鋼材（ケーブル）を配置する方式。劣化してもとのPCケーブルが切れてしまったなど、補修が必要な橋などで使われる。
桁外側にケーブルが配置されるため、点検性が高いですが、腐食対策が重要となります。
PC構造の重要な部材
ここでは、PC橋りょうを構成する重要な部材とその役割についてご紹介します。
主ケーブル
役割：曲げに対抗するための“主力”となるPC鋼材
桁のスパン方向に配置され、 たわみ・引張応力度・ひび割れを抑える中心的存在
横締め・縦締め鋼材
役割：桁どうしを連結して開きを防ぐための締結材
断面のねじれ・横方向のひび割れを抑制する効果もある。
連結ってどういうこと？

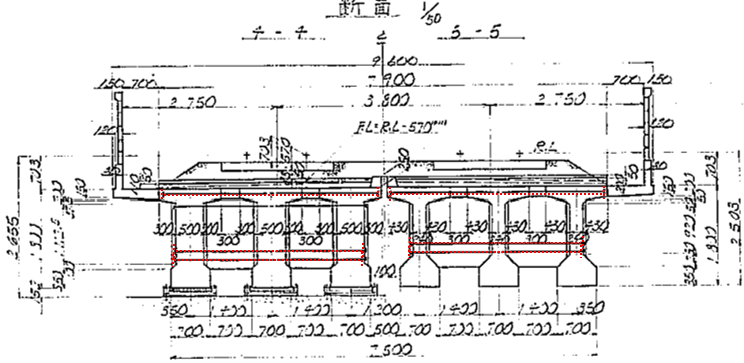

たとえばT桁・I桁構造であれば、いくつかの桁を並べて配置します。
それを横方向に結んで連結させる、すなわち一体にするのが横締め鋼棒の役割です。

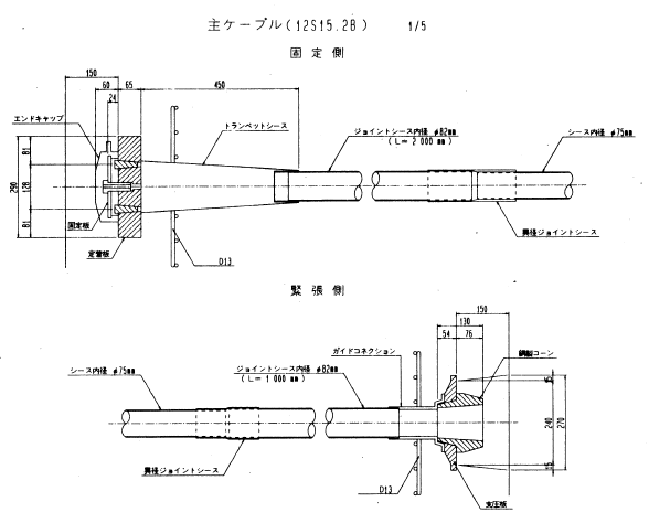

定着部
役割：プレストレスを“コンクリートに伝える”場所
PC鋼材を引っ張っただけでは力は伝わりません。 そこで、PC鋼材の端部にてアンカーヘッドなどで力を受け、コンクリートに押し付ける部分が定着部という部材です。
正確には部材ではありませんが、定着部の「後埋めコンクリート」も非常に重要なんですよ。
後埋めコンクリート？初めて聞いたけど、どんな役割なの？
緊張後に定着部の周辺をモルタルで埋め戻す部分です。
ここは定着部を守る重要な部材で、劣化の兆候が比較的わかりやすいため、点検において特に注目するポイントなんですよ。
後埋めコンクリートを含めた、維持管理上の着眼点について詳しく知りたい方は、こちらの記事をご覧ください。
プレストレスには「種類」がある？フルプレストレスとパーシャルプレストレスの違いとは
フルプレストレス（FPC）
使用状態で引張応力度＝0
ひび割れを完全に抑える
プレストレス量が多い
長支間・高耐久が必要な橋に向く
パーシャルプレストレス（PPC）
使用状態で引張応力度を許容
ひび割れは“許容し、管理する”思想
経済性と剛性のバランスが良い
中支間で多用
図面からわかるPC橋の見分け方
ここでは、PC橋りょうの図面に特有の要素を紹介します。
いずれも重要な情報なので、点検（維持管理）に携わる人も読み方を知っておくといいですよ。
PC橋特有の記号・表記

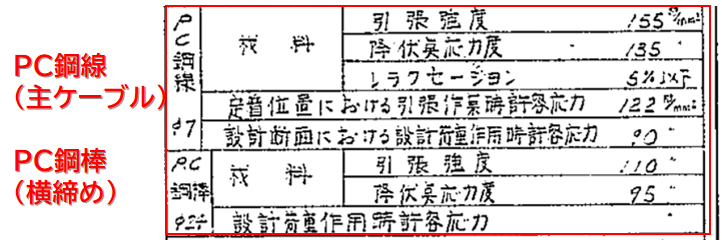

PC橋りょうにおいては、PC鋼材（主ケーブル、鋼棒）の情報はとても重要なのはここまで説明してきたとおりです。
図面上は、「設計条件」の中に、どのような鋼材が使われているか記載されていることが多いです。
フル／パーシャルの見分け方
フルプレストレスとパーシャルプレストレスの2種類があることは先ほど説明しましたが、実はこれも図面上で見分けることができるのです。

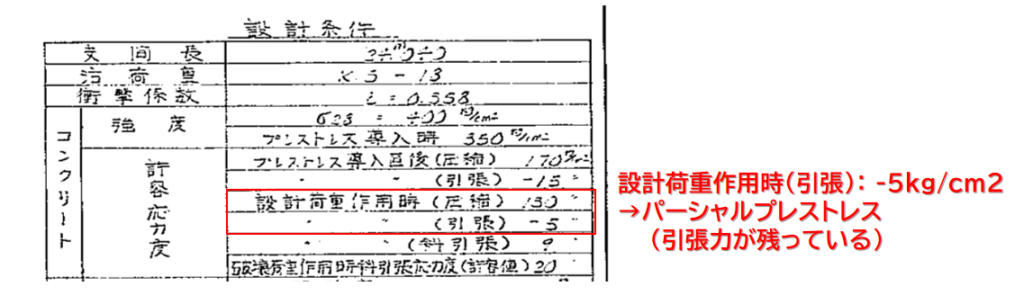

一番簡単なのは、図面の中の「応力表」を見ることです。
ここには、設計で想定した荷重が作用した時の応力がいくつになるかが記載されています。
下縁、すなわち引張力が作用する側の端部で、設計荷重作用時に応力が0になっていれば、全断面圧縮（フルプレストレス）となります。
逆に、応力値がマイナスで残っている（引張力が生じている）のであれば、パーシャルプレストレスとなります。
応力が残っていても大丈夫なの？
ふつうは、残っている引張力を受けるための鉄筋を配置するので、問題ないですよ。
おわりに
PC橋は、一見すると複雑で専門的な構造ですが、 その根底にある考え方はとてもシンプルで、 「コンクリートの弱点である引張をどう扱うか」 という一点に集約されます。
プレストレスの導入方法、主ケーブル・横締め・縦締め鋼材の役割、 そして定着部や後埋め部の重要性を理解すると、 図面の読み方や維持管理の視点が一気にクリアになります。
橋りょうは完成した瞬間がゴールではなく、 そこから何十年も使われ続ける“長寿命構造物”です。 だからこそ、設計・施工・維持管理のすべてで 「なぜこの構造なのか」 を理解することが大切です。
この記事が、PC橋を学ぶ方の “最初のつまずき”をひとつ取り除くきっかけになれば幸いです。
それでは、ここまで読んでいただきありがとうございました！
